天然氣流量計常用款介紹
天然氣作為一種能源和化工原料其計量精度越來越被人們重視。但是每當起初選型時就會讓客戶難以選擇、因?yàn)榭蓽y量天然氣的流量計實在太多、有渦街流量計、孔板流量計、旋進旋渦流量計、氣體渦輪流量計、氣體羅茨流量計、這幾款流量計都具有它自身的優點、具體應該怎樣選擇、下面我們來看下客戶現場管道有干擾及震動的情況下、應該怎么樣來選擇、有震動以及干擾的情況下、我們可以選用機械式或差壓式測量原理的流量計（比如氣體羅茨流量計、孔板流量計）如現場無干擾無震動可的情況下、我們可以選用流體震蕩式流量計、（比如渦街流量計、旋進旋渦流量計流量計）如現場流量比較大、有震動干擾的情況下、我們可以選用氣體渦輪流量計！
今天我們著重介紹氣體羅茨流量計，氣體渦輪流量計，旋進旋渦流量計

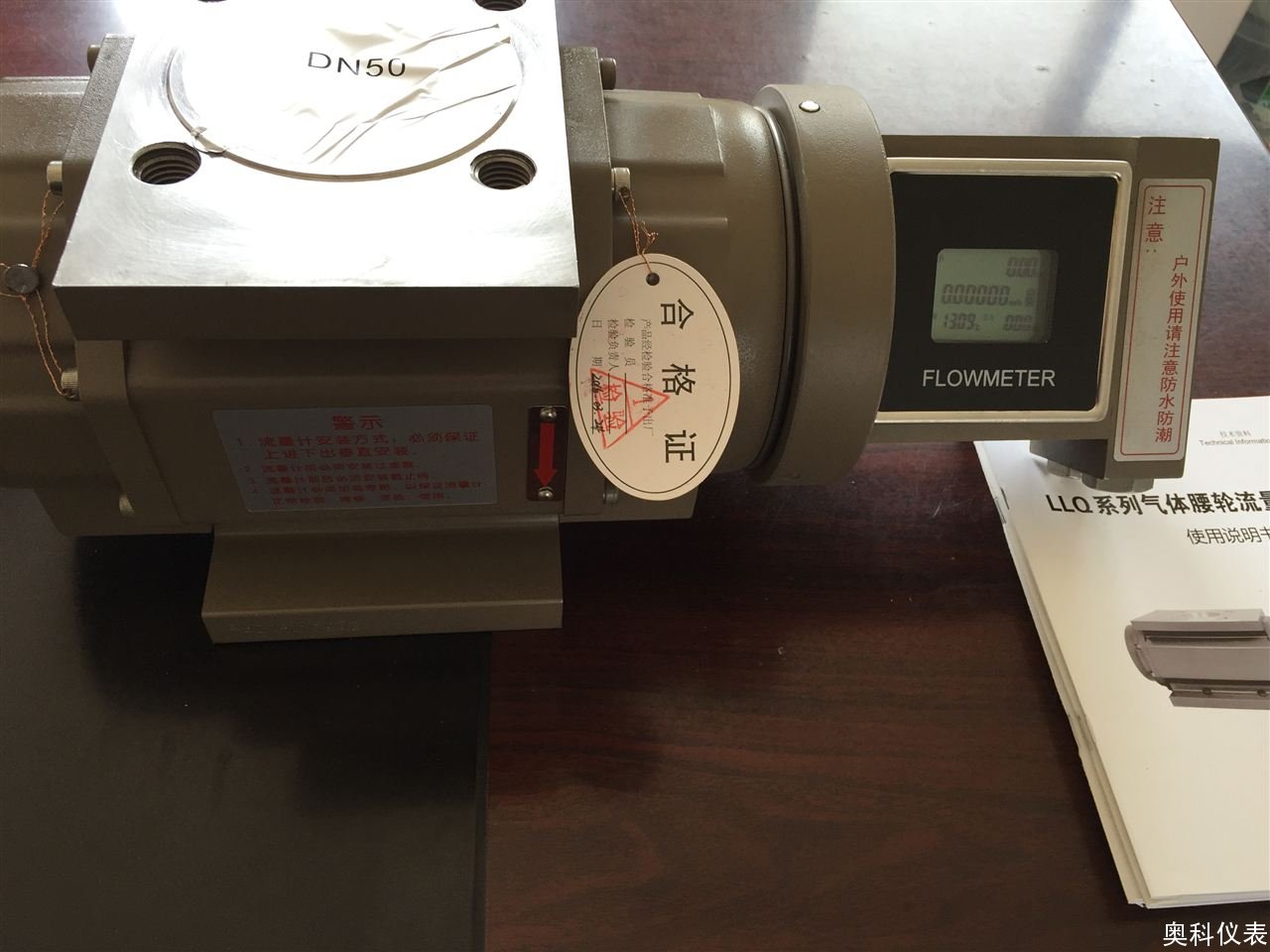

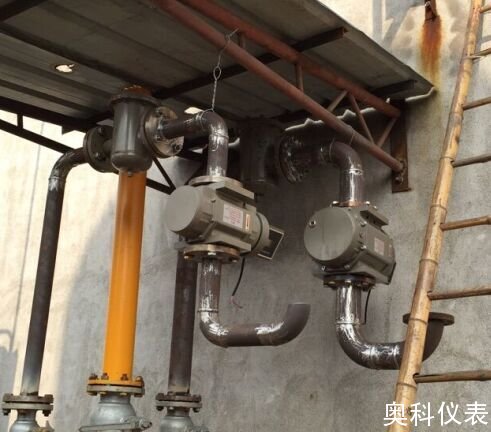

第一款氣體羅茨流量計簡介：
一、氣體羅茨流量計簡介：

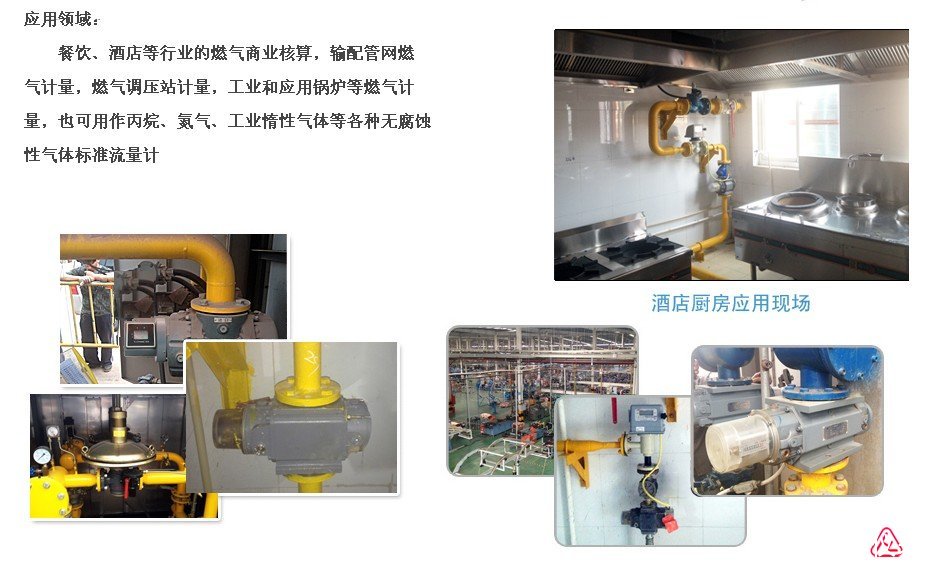

的AK-LLQ氣體羅茨流量計是一種測量封閉管道中氣體介質流量的速度式儀表、適用于天然氣及其他工業領域中的氣體量測量。由于其體積小、測量精度高、重復性好、特別適用于餐飲/賓館/企業天然氣結算計量。在它的計數器上顯示的是現場管道當中的、工作溫度和工作壓力下流過的氣體的體積量，即修正流量，單位nm3.也可切換工況流量，單位m3。儀表內部關鍵部件(如容積式轉子都是采用德國進口的、采用國際知名品牌元器件、儀表整體設計制造均采用國際技術、因此保證該儀表在任何現場工況條件下都可做出計量。
二、氣體羅茨流量計工作原理：
當被測氣體介質流經傳感器時，流體的動壓力使進出口產生一個差壓值，從而推動容積轉子的旋轉，這樣兩個容積轉子交換旋轉，容積轉子每轉一圈都會產生一個流體固定值，即出氣量與轉子圈數成正比，通過轉子與其他轉動機構產出線圈信號，傳感器內的探頭借助于流體的流速從而產生感應信號，容積轉子為周期性地改變磁電感應系統中的磁阻值，使通過轉子感應器的磁通量周期性地產生電脈沖信號，在經放大器放大后進行表頭顯示、進行溫度、壓力、流量總量與順時流量的測量與計量。
三、氣體羅茨流量計產品特點：
1、采用傳感器，始動流量低、壓力損失小、抗振與抗脈動流性能好，不易腐蝕、穩定性好、線性好、使用壽命時間長。
2、采用微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。
3、采用微功耗高新技術，整機功耗低。既能用內電池長期供電運行，又可由外電源供電運行，一塊鋰電池可連續工作5年。
4、按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
5、采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
6、表頭可360°旋轉，安裝使用簡單方便。
7、精確度，正常國標精度±1.5%R、zui好可達±1.0%R。
8、重復性好，短期重復性可達0.005%～0.02%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
9、可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（
Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
10、通用性好，所有羅茨流量傳感器均可使用通用的附件。
11、配置RS-485通訊接口和IC卡專用信號集中器配套，并可通過GPRS/CDMA、internet、電話網絡組成遠程數據采集機監控系統，便于數據的集中采集和實時管理。
12、電路采用表貼安裝工藝，結構緊湊、抗干擾能力強、可靠性高。
13、采用高性能微處理器和現代數字濾波技術，軟件功能強大，性能優越。
14、采用浮點運算和五段儀表系數自動修正，并有故障自診斷和報警功能。
15、采用高對比度的液晶顯示器，可顯示標準累積流量、標準體積流量、工況體積流量百分值、介質溫度、壓力值和電池用量百分量，并帶中文提示符。
16、具有實時數據存儲功能，防爆標志為ExibllCT4 。
四、氣體羅茨流量計始動流量及流量上限
|
公稱通徑 |
儀表型號 |
起步流量 |
流量上限 |
壓力損失 |
耐壓等級 |
精度等級 |
量程比 |
儀表材質 |
|
(mm) |
------- |
（m3/h） |
（m3/h） |
（Pa） |
（Mpa） |
------- |
------- |
------- |
|
DN25 |
LLQ-16 |
0.03 |
16 |
120 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
DN40 |
LLQ-20 |
0.05 |
20 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
LLQ-25 |
0.05 |
25 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
LLQ-30 |
0.05 |
30 |
130 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
LLQ-40 |
0.07 |
40 |
180 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
|
LLQ-60 |
0.08 |
60 |
180 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
|
DN50 |
LLQ-20 |
0.05 |
20 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
LLQ-25 |
0.05 |
25 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
LLQ-30 |
0.05 |
30 |
140 |
1.0/1.6 |
1.5/1.0 |
20:1 |
鋁合金 |
|
|
LLQ-40 |
0.07 |
40 |
200 |
1.0/1.6 |
1.5/1.0 |
30:1 |
鋁合金 |
|
|
LLQ-60 |
0.08 |
60 |
200 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鋁合金 |
|
|
LLQ-85 |
0.08 |
85 |
210 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
|
DN65 |
LLQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
LLQ-140 |
0.1 |
140 |
220 |
1.0/1.6 |
1.5/1.0 |
120:1 |
鋁合金 |
|
|
DN80 |
LLQ-100 |
0.1 |
100 |
220 |
1.0/1.6 |
1.5/1.0 |
70:1 |
鋁合金 |
|
LLQ-140 |
0.1 |
140 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
|
LLQ-200 |
0.1 |
200 |
240 |
1.0/1.6 |
1.5/1.0 |
100:1 |
鋁合金 |
|
|
DN100 |
LLQ-300 |
0.18 |
300 |
280 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
LLQ-450 |
0.18 |
450 |
300 |
1.0/1.6 |
1.5/1.0 |
110:1 |
鋁合金 |
|
|
DN150 |
LLQ-650 |
0.5 |
650 |
580 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
LLQ-1000 |
0.6 |
1000 |
600 |
1.0/1.6 |
1.5/1.0 |
80:1 |
鑄鐵 |
|
|
DN200 |
LLQ-1600 |
0.8 |
1600 |
850 |
1.0/1.6 |
1.5/1.0 |
60:1 |
鑄鐵 |
|
DN250 |
LLQ-3000 |
2 |
3000 |
1050 |
1.0/1.6 |
1.5/1.0 |
40:1 |
鑄鐵 |

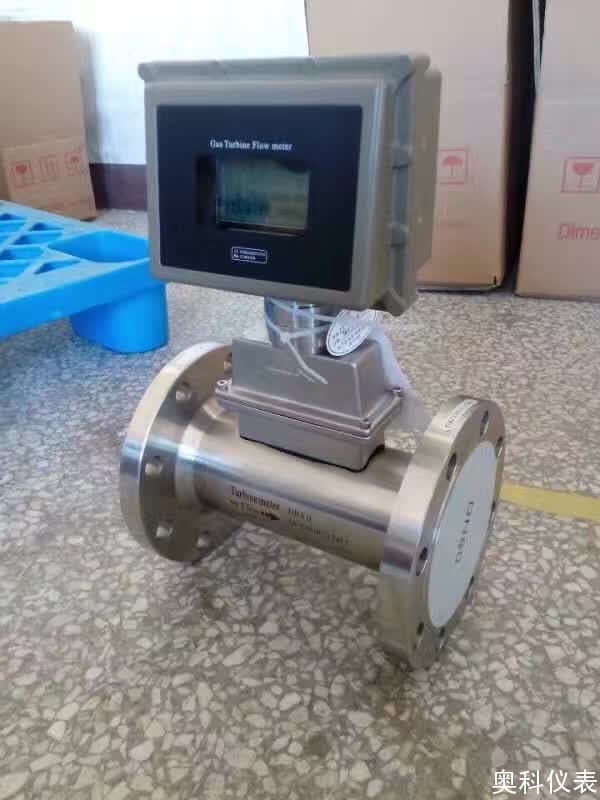

第二款氣體渦輪流量計簡介
一、氣體渦輪流量計簡介：
氣體渦輪流量計是一種測量封閉管道中氣體介質流量的速度式儀表、適用于天然氣及其他工業領域中的氣體量測量。由于其體積小、精度高、重復性好、特別適用于貿易結算計量。在它的計數器上顯示的是現場管道當中的、工作溫度和工作壓力下流過的氣體的體積量，即未修正流量，單位m3。也可以顯示成標準氣壓下的流量（20℃，101.325kpa）的體積量（Nm3）。
二、氣體渦輪流量計工作原理：
氣體渦輪流量計采用葉輪探頭進行測量。它先將流速轉換為渦輪的轉速，再將轉速轉換成與流量成正比的電信號。這種流量計用于檢測瞬時流量和總的累計流量，其輸出信號為頻率，易于數字化。圖中感應線圈和磁鐵一起固定在殼體上。當鐵磁性渦輪葉片經過磁鐵時，磁路的磁阻發生變化，從而產生感應信號。信號經放大器放大和整形，送到計數器或頻率計，顯示總的積算流量。同時將脈沖頻率經過頻率－電壓轉換以指示瞬時流量。葉輪的轉速正比于流量，葉輪的轉數正比于流過的總量。渦輪流量計的輸出是頻率調制式信號，不僅提高了檢測電路的抗干擾性，而且簡化了流量檢測系統。它的量程比可達10:1,精度在±0.2%以內。慣性小而且尺寸小的渦輪流量計的時間常數可達0.01秒。
三、氣體渦輪流量計產品優點：
1、氣體渦輪流量計精度高，壓力損失小，始動流量低，對溫度壓力和流量進行自動跟蹤補償，電池供電，可輸出多種信號，選用進口軸承，壽命長，安裝方便。智能型速度式流量儀表是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力補償，具有準確度高、重復性好、測量范圍寬、安裝使用方便等優點。
2、采用微處理器與高性能的集成芯片，運算精度高、整機功能強大，性能優越。
3、采用微功耗高新技術，整機功耗低。既能用內置3.6V電池長期供電運行，又可由外電源24V供電運行。
4、采用傳感器，抗振與抗脈動流性能好，不易腐蝕、可靠性好、使用壽命長。
5、按流量頻率信號，可將儀表系數分八段自動進行線性修正，可根據用戶需要提高儀表的計算精度。
6、采用EEPROM數據存貯技術，具備歷史數據的存貯與查詢功能，三種歷史數據記錄方式可供用戶選擇。
7、流量計表頭可180°旋轉，安裝使用簡單方便。
8、高精度計量，一般可達±1.5%、±1.0%。
9、重復性好，短期重復性可達0.05%～0.2%，正是由于具有良好的重復性，在貿易結算中是優先選用的流量計。
10、可檢測被檢測氣體的溫度、壓力和流量，能進行流量自動跟蹤補償，并顯示標準狀態下（
Pn=101.325KPa,Tn=293.15K）的氣體流量：可實時查詢溫度、壓力、時間、日期等數據。
四、氣體渦輪流量計技術參數：
管道式：DN20～DN300
精度等級： 管道式：±1.5級，±1.0級
環境溫度： -20℃～80℃
大氣壓力： 86KPa～106KPa（0.86KG-1.06KG)
公稱壓力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa
防爆等級： ExdIIBT6
連接方式： 法蘭連接
五、氣體渦輪流量計顯示方式：
（1）遠傳顯示： 脈沖輸出、電流輸出(配顯示儀表)
（2）現場顯示：8位LCD顯示累積流量，單位(m3)
4位LCD顯示瞬時流量，單位(m3/h)、電池電量、頻率、流速
（3）溫度壓力補償型：
（4）顯示標準瞬時流量及標準累計流量
（5）顯示當前壓力、溫度、電池電壓
（6）脈沖輸出，p-p值由供電電源確定
（7）4～20mA兩線制電流輸出
（8）單位體積脈沖輸出及傳感器原始脈沖輸出
（9）帶有RS485通迅接口
六、氣體渦輪流量計基本參數：
表1
|
儀表口徑及連接方式 |
25、40、50、80、100、150、200、250采用法蘭連接 |
|
25、40可采用螺紋連接 |
|
|
精度等級 |
±1.5%R、±1%R |
|
量程比 |
1:10；1:20；1:30 |
|
顯示方式 |
寬屏顯示器同時顯示瞬時流量、日累積流量、總累積流量 |
|
溫度、壓力、時間、日期、電池電量 |
|
|
儀表材質 |
表體：304不銹鋼；葉輪：防腐ABS或鋁合金；顯示器：鑄鋁 |
|
溫度、壓力傳感器 |
內置 |
|
被測介質溫度（℃） |
-30℃～+80℃ |
|
環境條件 |
介質溫度：-30℃～+80℃，相對濕度5%～90%，大氣壓力86～106Kpa |
|
通訊信號 |
三線制工況脈沖、三線制標況脈沖 |
|
三線制4-20mA、RS485協議、IC卡信號 |
|
|
供電電源 |
內置鋰電池、外供24VDC雙供電 |
|
傳輸距離 |
≤1000m |
|
信號線接口 |
內螺紋M20×1.5 |
|
防爆等級 |
ExdIIBT6 |
|
防護等級 |
IP65 |
表二
|
型 號 |
說 明 |
||||
|
AK-LWQ |
□ |
—□ |
/□ |
/□ |
|
|
類型 |
D |
智能溫度壓力補償型氣體渦輪流量計 |
|||
|
儀表口徑 |
25A/B/C |
25mm |
|||
|
40A/B |
40 mm |
||||
|
50A/B |
50 mm |
||||
|
80 |
80 mm |
||||
|
100 |
100 mm |
||||
|
150 |
150 mm |
||||
|
200 |
200 mm |
||||
|
250 |
250 mm |
||||
|
300 |
300 mm |
||||
|
傳感器材質 |
N |
基本材質，鋁合金。（高耐壓：1.0MPa） |
|||
|
S |
不銹鋼材質。（高壓防腐型） |
||||
|
特殊結構 |
A |
氧氣專用結構（脫油脫脂處理） |
|||
|
B |
壓縮空氣專用結構（高流速設計） |

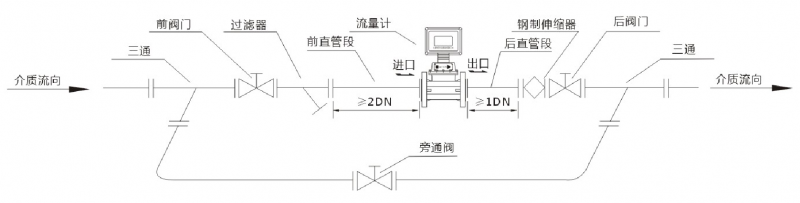

七、氣體渦輪流量計安裝草圖：
環境要求：
1、盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。
2、避開高溫?zé)嵩春洼椛湓吹闹苯佑绊憽Ｈ繇毎惭b，須有隔熱通風措施。
3、避開高濕環境和強腐蝕氣體環境。若須安裝，須有通風措施。
4、天然氣流量計應盡量避免安裝在振動較強的管道上。若須安裝，須在其上下游2D處加設管道緊固裝置，并加防振墊，加強抗振效果。
5、zui好安裝在室內，安裝在室外應注意防水，特別注意在電氣接口處應將電纜線彎成U形，避免水順著電纜線進入放大器殼內。
6、流量計安裝點周圍應該留有較充裕的空間，以便安裝接線和定期維護。

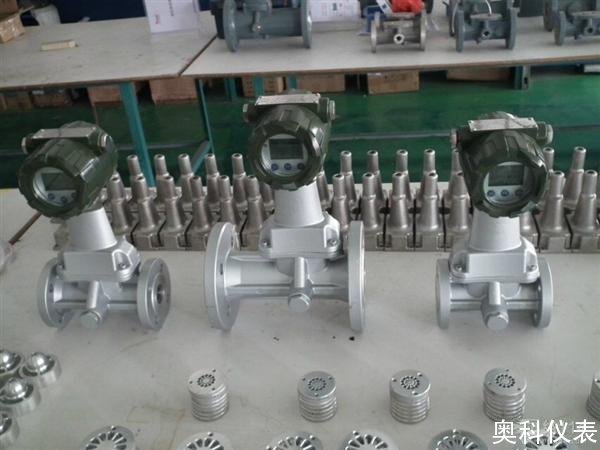

第三旋進旋渦流量計簡介
一、旋進旋渦流量計簡介：
旋進旋渦流量計是采用先進的微處理技術,具有功能強,流量范圍寬,操作維修簡單,安裝使用方便等優點,主要技術指標達到國外同類產品的水平的氣體流量儀表。
旋進旋渦流量計是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑嫞摿髁坑嫽阡鰷u式測量原理，用于計量流經封閉管道的氣體總量。流量計基型由流量傳感器和漩渦發生體兩部分組成。該流量計采用先進的單片機技術和微功耗高新技術，能對被測介質進行壓力機內設置和溫度自動跟蹤補償運算，并直接顯示標準狀態下（P0=101.325kPa，T0=293.15K）的體積總量。
旋進旋渦流量計利用漩渦發生體元件把流體連續不斷地分割成單個已知的體積部分，根據計量室逐次、重復地充滿和排放該體積部分流體的次數來測量流量體積總量。
三、旋進旋渦流量計工作原理與結構特征：
1、工作原理：
流量傳感器的流通剖面類似文丘里管的型線。在入口側安放一組螺旋型導流葉片，當流體進入流量傳感器時，導流葉片迫使流體產生劇烈的旋渦流。當流體進入擴散段時，旋渦流受到回流的作用，開始作二次旋轉，形成陀螺式的渦流進動現象。該進動頻率與流量大水成正比，不受流體物理性質和密度的影響，檢測元件測得流體二次旋轉進動頻率就能在較寬的流量范圍內獲得良好的線性度。信號經前置放大器放大、濾波、整形轉換為與流速成正比的脈沖信號，然后再與溫度、壓力等檢測信號一起被送往微處理器進行積算處理，zui后在液晶顯示屏上顯示出測量結果（瞬時流量、累積流量及溫度、壓力數據）。
2、結構：
旋進旋渦流量計結構緊湊，主要由殼體、旋渦發生體、傳感器（溫度、壓力、流量）、整流器、支架和轉換器構成。
三、旋進旋渦流量計優勢：
★無機械可動部件，耐腐蝕，穩定可靠，壽命長，長期運行無須特殊維護；
★采用16位電腦芯片，集成度高，體積小，性能好，整機功能強；
★智能型流量計集流量探頭、微處理器、壓力、溫度傳感器于一體，采取內置式組合，使結構更加緊湊，可直接測量流體的流量、壓力和溫度，并自動實時跟蹤補償和壓縮因子修正；
★采用雙檢測技術可效地提高檢測信號強度，并抑制由管線振動引起的干擾；
★采用漢字點陣顯示屏，顯示位數多，讀數直觀方便，可直接顯示工作狀態下的體積流量、標準狀態下的體積流量、總量，以及介質壓力、溫度等參數；
★采用EEPROM技術，參數設置方便，可保存，并可保存zui長達一年的歷史數據；
★轉換器可輸出頻率脈沖、4-20mA模擬信號，并具有RS485接口和HART協議，可直接與微機聯網，傳輸距離可達1.2Km；
★配合本公司的FM型數據采集器，可通過因特網或者電話網絡進行遠程數據傳輸；
★壓力、溫度信號為變送器輸入方式，互換性強；
★整機功耗低，可用內電池供電，也可外接電源。
四、旋進旋渦流量計法蘭尺寸表：
|
公稱通徑 DN（mm） |
公稱壓力 （MPa） |
外形尺寸
|
表體材質 |
重量 （kg） |
||
|
表體長度L |
高度H |
不銹鋼 |
鋁合金 |
|||
|
20 |
1.6/2.5/4.0 |
180 |
347 |
√ |
|
5 |
|
6.3、10、16 |
180 |
357 |
√ |
|
|
|
|
25 |
1.6/2.5/4.0 |
200 |
367 |
√ |
|
7 |
|
6.3、10、16 |
200 |
378 |
√ |
|
10 |
|
|
32 |
1.6/2.5/4.0 |
230 |
383 |
√ |
|
9 |
|
6.3、10、16 |
230 |
402 |
√ |
|
12 |
|
|
50 |
1.6/2.5/4.0 |
230 |
403 |
√ |
|
11 |
|
6.3、10、16 |
260 |
421 |
√ |
|
14 |
|
|
80 |
1.6 |
330 |
438 |
|
√ |
11 |
|
2.5/4.0 |
330 |
438 |
√ |
|
18 |
|
|
6.3、10、16 |
330 |
446 |
√ |
|
21 |
|
|
100 |
1.6 |
410 |
468 |
|
|
14 |
|
2.5/4.0 |
410 |
475 |
√ |
|
18 |
|
|
6.3、10、16 |
410 |
483 |
√ |
|
33 |
|
|
150 |
1.6 |
585 |
542 |
|
√ |
21 |
|
2.5/4.0 |
585 |
549 |
√ |
|
52 |
|
|
6.3 |
585 |
572 |
√ |
|
72 |
|
|
200 |
1.6 |
700 |
618 |
|
√ |
41 |
|
2.5 |
700 |
626 |
√ |
|
117 |
|
|
4.0 |
700 |
634 |
√ |
|
127 |
|
五、旋進旋渦流量計流量范圍：
|
公稱通徑DN（mm） |
類型* |
流量范圍（m3/h） |
工作壓力（MPa） |
精確度等級 |
重復性 |
|
20 |
|
1.2-1.5 |
1.6 2.5 4.0 6.3 10 16 |
1.0 1.5 |
≤2.5MPa 鋁合金
≥4.0MPa 不銹鋼
小于基本誤差限正值1/3 |
|
25 |
|
2.5-30 |
|||
|
32 |
|
4.5-60 |
|||
|
50 |
A型 |
10-150 |
|||
|
B型 |
6-75 |
||||
|
80 |
A 型 |
28-400 |
|||
|
B型 |
18-200 |
||||
|
100 |
A型 |
50-800 |
|||
|
B型 |
40-60 |
||||
|
150 |
A型 |
150-2250 |
1.6 2.5 4.0 |
||
|
B型 |
100-1200 |
||||
|
200 |
|
360-3600 |
六、旋進旋渦流量計技術參數：
|
公稱通徑 |
25，40，50，65，80，100，125，150，200 |
|
公稱壓力（MPa） |
DN25-DN200 4.0（>4.0協議供貨） |
|
介質溫度（℃） |
-20℃-+70℃ |
|
本體材料 |
鋁合金 、不銹鋼（其它材料協議供貨） |
|
允許振動加速度 |
0.1g |
|
精確度 |
±1%R，±1.5%R |
|
范圍度 |
1:15～1:30 |
|
供電電壓 |
傳感器：+24V DC；電池供電型：3.6V電池 |
|
輸出信號 |
方波脈沖（不包括電池供電型）：高電平≥5V，低電平≤1V；電流：4～20mA |
|
壓力損失系數 |
符合JB/T9249標準 Cd≤2.4 |
|
防爆標志 |
本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5 |
|
防護等級 |
IP65 |
|
環境條件 |
溫度-20℃～55℃，相對濕度5%～90%，大氣壓力86～106kPa |
|
適用介質 |
天然氣、壓縮空氣、輕烴氣、氮?dú)狻⒍趸?/span> |
|
傳輸距離 |
傳感器：zui長可達4km，兩線制變送器（4～20mA）：負載電阻≤750Ω |
七、旋進旋渦流量計安裝注意事項:
（1）安裝儀表前，管道一定要清掃干凈，被測介質不潔凈時，要加過濾器，否則漩渦放大器、易被卡住。
（2）拆裝流量計時，對磁感應部分不能碰撞。
（3）投運前先進行儀表系數的設定。仔細檢查，確定儀表接線無誤，接地良好，方可送電。
（4）安裝流量計時，一定要保證前后直管段要求，否則測量精度會有較大誤差。
旋進旋渦流量計，旋進旋渦流量計價格，旋進旋渦流量計型號，旋進旋渦流量計廠家
售后服務承諾書：
1、經所銷售的儀表系列產品，確保兩年內提供同等價位的產品及備品備件的銷售,并按需方要求免費提供相應的技術支持。
2、所提供的產品在一年內如出現產品質量問題（易損件或輔件除外）一律負責免費維修，并免費提供技術支持及需方的員工技能培訓。
3、因所提供的產品出現質量問題，經技術部門核實,公司將派遣技術人員趕赴現場處理問題至客戶滿意。
4，我們公司的服務宗旨是：誠信做事，誠信做人！讓客戶滿意，放心，省心！
