產品詳情

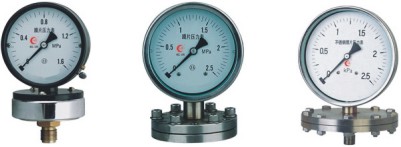

膜片壓力表

YPF-150A YPF-100B-F YPF-100B

用途說明

    膜片壓力表適用于測量有一定腐蝕性、粘稠介質和非結晶及非凝固的各種流體介質的壓力或負壓。
    可根據測量介質對腐蝕性能的不同要求而選用不同材料的膜片。
    外殼用不銹鋼材料的儀表，可在工作環境較惡劣的情況下使用。

結構原理

儀表由測量系統（包括接頭、法蘭、膜片）、傳動機構、指示裝置和外殼組成。
在被測介質的壓力作用下，儀表的彈性元件（膜片）產生與壓力大小成正比的彈性變形一位移，借助連桿經傳動機構放大，由指示裝置指示被測壓力值。

技術參數

● 測量范圍、承壓部尺寸

型號	測量范圍	顧壓部尺寸D1
YPF-100A	0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6； 0～1.0；0～1.6；0～2.5；-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa	φ85
YPF-100B YPF-100B-F		φ85
YPF-100B YPF-100B-F		φ115
YPF-150A		φ85
YPF-150B YPF-150B-F		φ85
YPF-150B YPF-150B-F		φ115
YPF-100B YPF-100B-F	0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25； 0～40；-1.6～0；-2.5～0；-4～0；-6～0；-10～0； -16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2； -2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa	φ160
YPF-150B YPF-150B-F		φ160

    注：0～40，-40～0，±20KPa規格承壓部尺寸D1；為φ85
    ● 精確度等級：2.5
    ● 使用環境溫度：-40℃～+70℃；
                    相對濕度不大于90%
    ● 溫度影響：使用溫度偏離20±5℃時，其溫度附加誤差不大于0.04%/℃
    ● 工作位置：垂直安裝
    ● 外殼防護等級：IP64

● 導壓系統及外殼等主要零件材質

型號	導壓系統工程
	膜片	法蘭接頭	密封墊圈	表殼材料
YPF-100A YPF-150A	Cr15Ni7Mo (PH15-7Mo) 316L(≤25KPa)	1Cr18Ni9	丁腈橡膠	鑄鋁
YPF-100B YPF-150B			聚四氟乙烯	1Cr18Ni9
YPF-100BF YPF-150BF

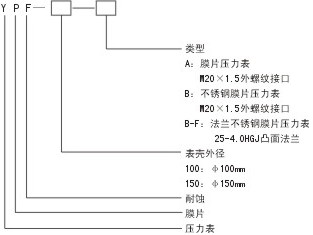

型號表示

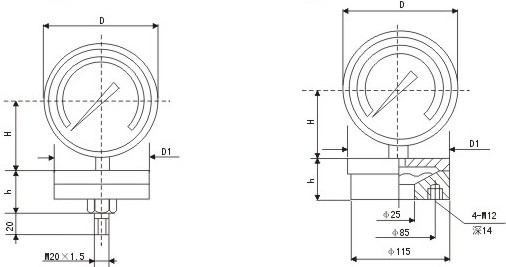

外形尺寸

單位：mm

	YPF-100A	YPF-100B	YPF-100B-F	YPF-150A	YPF-150B	YPF-150B-F
D	φ100	φ110	φ110	φ150	φ160	φ160
H	57	57	57	80	80	80
h	42	42		43	43
